温控器： KT-310R
功能特点：
小型一体化智能控制，可直接控制一匹以内（含一匹）压缩机
温度显示 / 温度控制 / 手动、自动化霜 / 蒸发器风扇控制 / 电热、热气化霜
/ 时间、温度终止化霜 / 高、低报警 / 设定记忆 / 自诊断
技术参数：
1、外置密封变压器输出：交流12V （一只变压器只能配一台温控器使用）
2、感温探头：NTC，二条（库温、化霜控制)，2米长(不分正负）
3、温度显示范围：-45～45℃(-45～120℉) 精度：±1℃(±2℉)
4、控制温度范围：-45～45℃(-40～120℉) 出厂值：0℃(32℉)
5、外观尺寸：77mm（长）×35mm（宽）×60mm（深）
开孔尺寸：71mm（长）×29mm（宽）
6、工作环境温度：-10～60℃(14～140℉) ；相对湿度：20%～90%（无结露）
7、继电器触点容量：
压缩机：常开 20A/250VAC（可直接用于1匹压缩机，超过要接交流接触器）
化霜发热丝：常开 10A/250VAC（可直接用于1千瓦负载，超过要接交流接触器）
蒸发器风扇：常开 5A/250VAC
|
参数 |
功能 |
设定范围 |
出厂值 |
|
E1 |
最低控制温度 |
-45℃/-40℉～控制温度 |
-35℃/-31℉ |
|
E2 |
最高控制温度 |
控制温度～45℃/120℉ |
20℃/68℉ |
|
E3 |
温度回差 |
1～10℃/1～18℉ |
4℃/7℉ |
|
E4 |
延时启动时间 |
0～10分钟 |
2分钟 |
|
E5 |
库温探头校正 |
-5～5℃/℉ |
0 |
|
E6 |
化霜探头校正 |
-5～5℃/℉ |
0 |
|
F0 |
化霜类型 |
0=电热化霜 1=热气化霜 |
0 |
|
F1 |
化霜时间 |
1～60分钟 |
20分钟 |
|
F2 |
化霜间隔 |
0～24小时 |
6小时 |
|
F3 |
化霜终止温度 |
0～20℃/32～68℉ |
8℃/46℉ |
|
F4 |
化霜时温度显示 |
0=库温正常显示
1=化霜开始时的温度 |
0 |
|
F5 |
风扇控制 |
0=和压缩机同步
1=一直运行（化霜时除外） |
0 |
|
C1 |
温度单位 |
0=摄氏 1=华氏 |
0 |
|
C2 |
高温报警值 |
0～40℃/℉(相对控制温度设定值) |
20 |
|
C3 |
低温报警值 |
-40～0℃/℉(相对控制温度设定值) |
-20 |
|
C4 |
报警延时时间 |
1～90分钟 |
60分钟 |

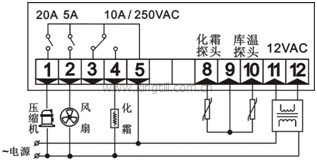

接线图：
|
