温控器：KT-520
功能特点：
小型一体化智能控制，可直接控制一匹以内（含一匹）压缩机。
温度显示／温度控制／电热、热气化霜／照明控制／玻璃除雾／高、低温报警 / 设定记忆／参数锁定／自诊断
技术参数：
1、外置密封变压器输出：交流12V （一只变压器只能配一台温控器使用）
2、感温探头：NTC，二条（库温、化霜控制）
3、温度显示范围：-45～150℃ 精度：±1℃
4、控制温度范围：-45～50℃ 出厂值：-18℃
5、外观尺寸：142mm（长）×38mm（宽）×35mm（深）
开孔尺寸：137mm（长）×31.5mm（宽）
6、工作环境温度：-10～60℃ ；相对湿度：20%～90%（无结露）
7、继电器触点容量：
压缩机：常开 30A/250VAC （可直接用于一匹压缩机，超过要接交流接触器）
照 明：常开5A/250VAC
玻璃除雾：常开 10A/250VAC
蒸发器风机：常开 5A/250VAC
化霜发热丝：常开10A/250VAC
|
参数 |
功能 |
设定范围 |
出厂值 |
|
E1 |
最低控制温度 |
-45℃～控制温度 |
-30℃ |
|
E2 |
最高控制温度 |
控制温度～50℃ |
30℃ |
|
E3 |
温度回差 |
1～10℃ |
4℃ |
|
E4 |
压缩机延时启动时间 |
0～10分钟 |
2分钟 |
|
E5 |
库温探头校正 |
-10～10 ℃ |
0 |
|
E6 |
化霜探头校正 |
-10～10 ℃ |
0 |
|
F0 |
化霜类型 |
0=电热化霜 1=热气化霜 |
0 |
|
F1 |
化霜时间 |
1～60分钟 |
20分钟 |
|
F2 |
化霜间隔 |
0～24小时 |
6小时 |
|
F3 |
化霜终止温度 |
0～50～0℃ |
8℃ |
|
F4 |
化霜时温度显示 |
0=库温正常显示
1=锁定在化霜开始时的温度 |
0 |
|
F5 |
滴水时间 |
0～10分钟 |
2分钟 |
|
H1 |
风扇延时启动时间 |
0～10分钟 |
1分钟 |
|
H2 |
风扇控制 |
0=和压缩机同步
1=一直运行(化霜时除外） |
1 |
|
H3 |
化霜时风扇控制 |
0=风扇停 1=风扇开 |
0 |
|
C2 |
高温报警值 |
C3参数～130℃ |
40℃ |
|
C3 |
低温报警值 |
-45℃～C2参数 |
-40℃ |
|
C4 |
报警延时时间 |
1～90～1分钟 |
60分钟 |

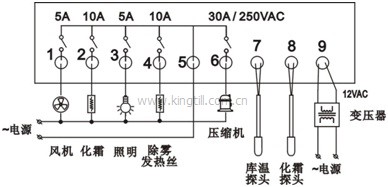

接线图：
|
